簡介
    本系統是“2011年全國職業院校技能大賽高職組光伏發電系統安裝與調試賽項”指定專用產品。

本陽光傳感器與控制器只檢測傳感器與太陽的偏差，并將位置信號轉變成4個方向的開關量信號。

當對傳感器對準太陽時，四個信號均無輸出。
    陰晴天調節電位器，是用來檢測陽光強弱或（白天晚上）的信號。調節電位器順時針方向聽到繼電器吸合時，再逆時針調節，聽到繼電器放開的聲音。用手檔住傳感器前端，繼電器就會吸合。（輸出接點是電源接口線中黃、綠）。
    使用非常簡單，性能可靠。

一、技術參數

1. 系統供電：DC12V

2. 跟蹤精度：1°

3. 信號輸出方式：無源觸點

4. 信號數量：4/5

5. 輸出信號定義：向左、向右、向上、向下/ 陰睛（或白天/晚上）

6. 電池板規格：DC12V20W*4PCS

7. 光源： AC220V300W*3PCS（早日、午日、晚日）

8. 陽光傳感器 RY-CGQ-1-S

9. PLC專用控制器 RY-KZQ-D

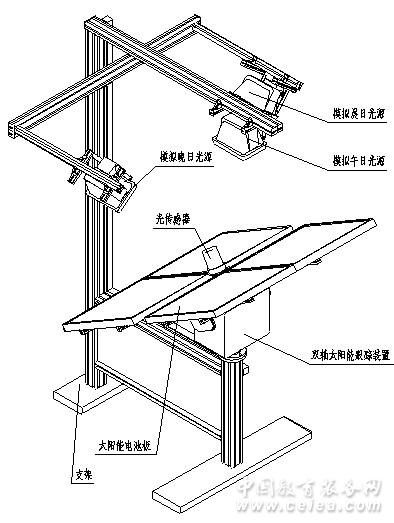

10. 雙軸太陽能跟蹤裝置

11. 鋁型材支架
